国产PLC可编程控制器控制系统解决方案IIE-Logic ELC200 硬件-系统规划

发布时间: 2023-11-30
浏览量: 67454

系统规划

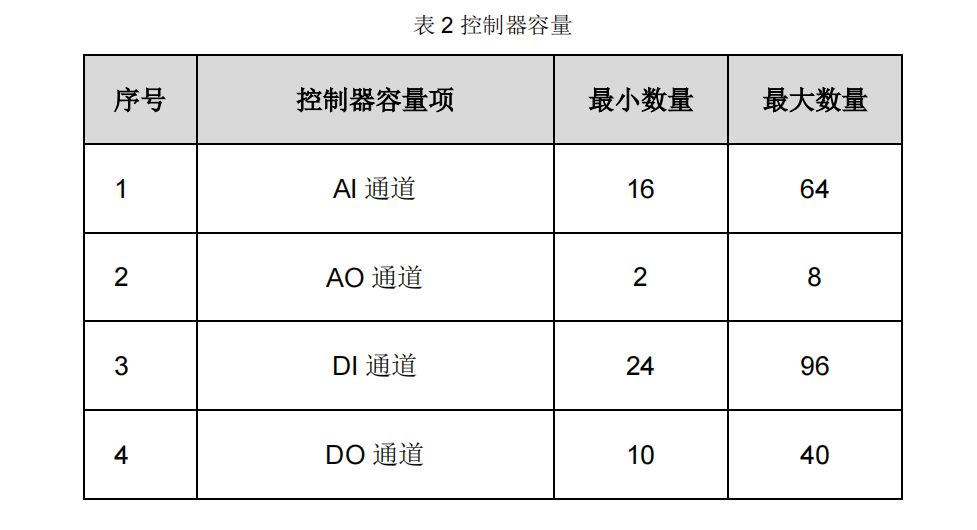

4.1 控制器容量

输入输出通道数量为固定数量,控制器容量需如下表的规定配置。


国产PLC可编程控制器控制系统解决方案

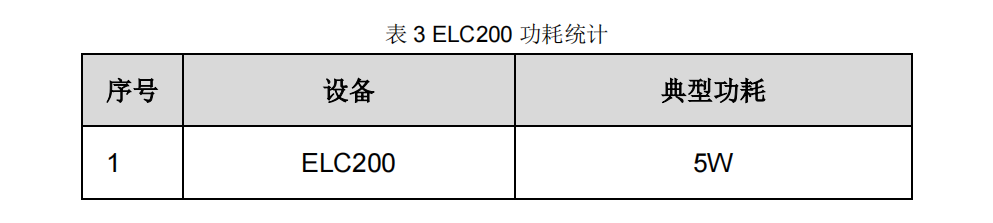

4.2 电源配置

推荐 24V 电源下空载的典型功耗情况,如下表所示。


国产PLC可编程控制器控制系统解决方案

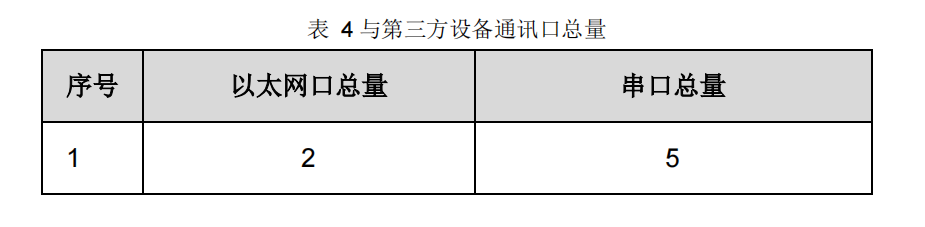

4.3 与第三方设备通讯

ELC200 通过以太网口和串行通讯口,实现与第三方设备进行 MODBUS TCP、

MODBUS RTU 通讯,其最大通讯口总量见下表。


国产PLC可编程控制器控制系统解决方案


4.4 外扩 I/O 模块

ELC200 通过以太网口扩展 I/O 模块。支持 3 个以太网口扩容。
