国产PLC可编程控制器控制系统解决方案 DRAC-200 硬件-AI丨龙鼎源
发布时间:
2023-11-16
浏览量:
71935
模拟量输入（AI）主要是将现场模拟量信号4～20mA采集并转化为数字信号。在模拟量输入（AI）内部电路中，A/D转换器是该电路的主要器件之一。A/D转换芯片在外围信号采样电路和信号调理电路的配合下，完成了高精度，高速度的模拟量数据采集与转换工作。DRAC-200控制器集成了16路AI通道，具有16位分辨率，支持同步采样，适用于4～20mA量程的模拟量输入。

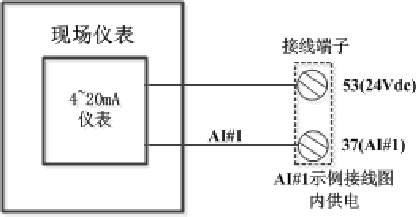

37～52:AI1～AI16输入通道接线端子
53：+24V(控制器内部), 54：GND
